Кросс-коннектор FlexGain 4XE
|
Система кросс-коннекта FlexGain 4XE позволяет оператору выделять отдельные произвольные тайм-слоты, делить поток Е1 на несколько потоков, организовывать асинхронный порт RS232 для дистанционного мониторинга и управления любых устройств, через сеть E1.
ОСОБЕННОСТИ
- Кросс-коннект четырех потоков Е1 (2048 кбит/с)
- Дополнительный порт RS232/RS485 для дистанционного конфигурирования удаленного оборудования
- Возможность построения распределенной системы управления
- Автоматический выбор источника синхронизации с тремя уровнями приоритета
- Управление: VT100, SNMP
- Визуальная индикация на передней панели, самодиагностика при включении
- Журнал событий (энергонезависимый), интегрированные системные часы реального времени
- «Прозрачный» коннект портов Е1 (РО-Р1) при пропадании питания
|
|

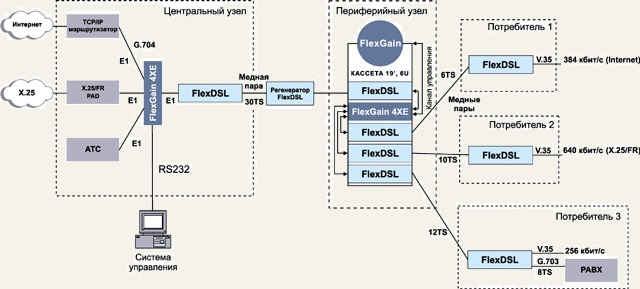

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Интерфейс Е1
| |
Соответствие стандартам
|
ITU-T рекомендации G.703, G.704
| |
Номинальная скорость Е1
|
2048 кбит/с
| |
Волновое сопротивление
|
120 Ом, симметричный
| |
Тип разъема
|
RJ-45
| |
Кодирование сигнала в линии
|
HDB3
| |
Номинальный выходной уровень
|
±З В
| |
Дрожание фазы
|
в соответствии с ITU-T G.823
| |
Уровень входного сигнала
|
0 … -46 дБ
| |
Кросс-коннект
| |
Режим
|
двунаправленный
| |
Возможности
|
полнодоступная карта кросс-коннекта
| |
Синхронизация
| |
Источник
|
внешний, от любого интерфейса Е1, внутренний
| |
Выбор источника
|
автоматически по программируемым приоритетам
| |
Диагностика
| |
Платы
|
автоматическая после включения питания и по команде оператора
| |
Интерфейсов и внешних соединений
|
ручная посредством установки шлейфов
| |
Измерение коэффициента ошибок
|
G.826
| |
Управление
| |
По интерфейсу RS232/RS485
|
на скорости 9600 бит/с через терминал VT100
| |
SNMP
|
через модуль CMU/TCU и программу FlexGain View
| |
Канал дистанционного конфигурирования
| |
Асинхронный порт RS232 с упаковкой в TS или национальные биты
| |
Питание
|
| |
Напряжение питания
|
-38 … 72 В ~220 В через адаптер
| |
Потребляемая мощность
|
<5,5 Вт
| |
Габариты (ШхВхГ)
|
| |
Модуль в 19? стойку
|
483х230х43,5 мм
| |
Модуль в кассету FlexGain
|
233х220х30 мм
| |
Настольный модуль
|
240х230х43 мм (без установочных ножек)
| |
Условия эксплуатации
|
| |
Температура
|
0 … 40°С
| |
Влажность
|
5 … 90%
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-4XE-MR-NG
|
Модуль кросс-коммутации, MiniRack, 4*E1 120 Ом, выход сигнала синхронизации (G.703.10), CRC-4, PCM 30/31, CAS, в комплекте с кабелями G.703 и кабелем питания
|
|
|
FG-4XE-SR-NG
|
Модуль кросс-коммутации, SubRack, 4*E1 120 Ом, выход сигнала синхронизации (G.703.10), CRC-4, PCM 30/31, CAS, в комплекте с кабелями G.703
|
|
|
FG-4XE-SA-NG
|
Модуль кросс-коммутации, Stand Alone, 4*E1 120 Ом, выход сигнала синхронизации (G.703.10), CRC-4, PCM 30/31, CAS, в комплекте с кабелями G.703 и адаптером питания (220 VAC/48 VDC)
|
|
|
