SDH оптические мультиплексоры
FlexGain FOM10GL2
|
Мультиплексор FlexGain FOM10GL2 входит в состав мультисервисной транспортной платформы и предназначен для построения мультисервисных оптических сетей уровня STM-1/4/16/64 SDH-иерархии любой сложности.
Благодаря поддержке механизма GFP FlexGain FOM10L2 легко интегрируется в SDH-сети и мультисервисные транспортные платформы, построенные на оборудовании НАТЕКС и других производителей, а механизм LCAS позволяет оптимизировать пропускную способность мультиплексора.
Для централизованного управления сетью мультиплексоров серии FlexGain и другого оборудования производства НАТЕКС используется система управления FlexGain View.
|
|
|
FlexGain FOM10GL2
|
SDH оптический мультиплексор Nateks
|
|
|
ОСОБЕННОСТИ
- Линейная скорость до 10 Гбит/с
- Поддержка уровней STM-1/4/16/64
- Возможность работы в линейных и кольцевых топологиях
- Полнодоступная матрица кросс-коммутации STM-64
- Возможности кросс-коммутации: 4STM-64*4STM-16; 8STM-16; 4STM-16+16STM-1/4
- Широкий набор SFP оптических интерфейсов
- MSP, SNCP, MS-SPRING — схемы резервирования трафика
- 1+1 аппаратное резервирование блоков питания, модулей кросс-коммутации и синхронизации, оптических и электрических интерфейсов
- Поддержка механизмов GFP, LCAS, RSTP
- Поддержка функций Layer 2 switch
- Модули уплотнения CWDM/DWDM
- SNMP-управление

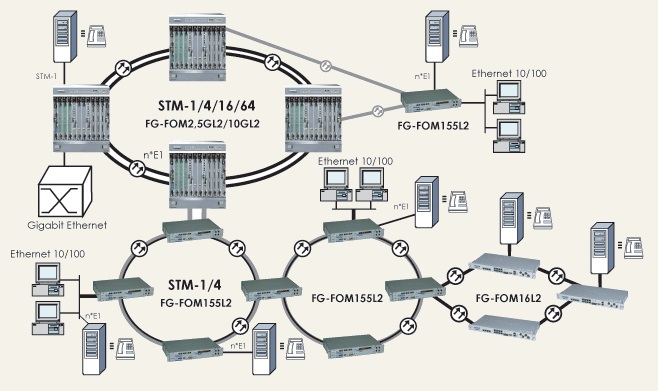

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Оптические интерфейсы
| |
Уровень SDH
|
STM-1/4/16/64
| |
Линейная скорость
|
155 Мбит/с, 622 Мбит/с, 2,5 Гбит/с и 10 Гбит/с
| |
Соответствие
|
G.707, G.957 МСЭ-Т
| |
Тип оптического приемо-передатчика
|
SFP
| |
Код применения
|
S1.1, S4.1, S16.1, S64.1 (до 15 км)
L1.1, L4.1, L16.1, S64.2 (до 40 км)
L1.2, L4.2, L16.2, S64.3 (до 80 км)
| |
Рабочая длина волны
|
1310/1550 нм
| |
Функции SDH
| |
Защита трафика
|
SNCP, MSP, MS-SPRING
| |
Резервирование
|
1+0, 1+1, N+1
| |
Синхронизация
|
2 МГц (T3), STM-N (T1), 2 Мбит/с (Т2), Т4, режим Holdover
| |
Матрица кросс-коммутации
|
полнодоступная 70 Гб (448х448 VC4) HO и 5 Гб (2016?2016 VC12) LO
| |
Другие функции
|
GFP инкапсуляция G.7041/Y1303, G.7042/Y1305, LCAS, VCAT
| |
Интерфейс Е1
| |
Количество интерфейсов
|
21 на модуле ввод/выделение до 168 Е1 (8 модулей)
| |
Тип разъема
|
SCSI-50
| |
Импеданс
|
120 Ом
| |
Скорость
|
2048 кбит/с ±50 ррм
| |
Линейный код
|
HDB3
| |
Соответствие
|
G.703 МСЭ-Т
| |
Фазовые флуктуации
|
G.742 и G.823 МСЭ-Т
| |
Интерфейс
Fast Ethernet
| |
Количество интерфейсов
|
6 на модуле, встроенный Layer2 switch (6xFE/L2)
8 на модуле без реализации Layer2 switch (8xFE/T)
2 на модуле с распределением трафика по 6 направлениям (2хFE/A)
| |
Тип интерфейса
|
10/100BaseT в соответствии с 802.3 и 802.3u
| |
Тип разъема
|
RJ-45 розетка
| |
Поддержка услуг
|
EPL, EVPL, ESR, CoS, QoS, VLAN, BRL
| |
Поддержка протоколов
|
RSTP, RPR
| |
Соответствие
|
802.1q, 802.1p, 802.1w
| |
Интерфейс
Gigabit Ethernet
| |
Количество интерфейсов
|
2 на модуле (прозрачный режим)
| |
Тип интерфейса
|
1000BaseSX/LX, 1000BaseZX
| |
Тип разъема
|
оптический SFP
| |
Полоса пропускания в STM
|
2 … 7 VC4
| |
Режим
|
Half/Full Duplex, Flow control
| |
Соответствие
|
802.3u
| |
Дополнительные модули и интерфейсы
| |
STM-1е (155 Мбит/с)
|
электрический интерфейс
| |
E3/DS3 (34/45 Мбит/с)
|
3 интерфейса на модуле
| |
Интерфейс WDM
| |
LC
|
9 интерфейсов на модуле для уплотнения 4-х каналов
| |
Электропитание и энергопотребление
| |
Напряжение постоянного тока
|
-36 … -72 В
| |
Потребляемая мощность
|
не более 650 Вт
| |
Условия эксплуатации
| |
Температурный режим
|
0 … +60°С
| |
Относительная влажность
|
5 … 95%
| |
Габариты
| |
Шасси (ВхШхГ)
|
566х447х299 мм
|
|
