Однофазные ИБП Штиль серии SR для установки в 19" стойку

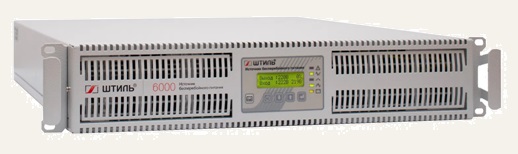

SR1106L (6000 ВА)
Онлайн ИБП SR1106L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 6 кВА /5,4 кВт, например:
- серверов и центров обработки данных;
- телекоммуникационного оборудования;
- диагностических медицинских аппаратов;
- конвейерного и станочного оборудования;
- систем сигнализации и аварийного освещения.
| |
Цена 141 590 руб. НДС в т.ч.
|
|
|
|
|
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1106L отлично функционирует в связке с дизельгенераторными установками.
SR1106L – ИБП онлайн топологии с технологией двойного преобразования энергии, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.
Установка и подключение
ИБП выполнен в компактном корпусе (исполнения rack), предназначенном для установки в 19-дюймовую стойку или телекоммуникационный шкаф.
Для электропитания нагрузки на задней панели устройства имеются три компьютерных розетки С13 и клеммные колодки. Подключение ИБП к сети осуществляется через клеммные колодки.
Автономная работа
SR1106L оснащен встроенным зарядным устройством (ток от 1 до 4 А, шаг настройки – 0,5 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).
Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.
В SR1106L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ),
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
SR1106L оснащен электронной защитой от:
- перегрузки по выходу;
- короткого замыкания;
- внутреннего перегрева.
ИБП автоматически перезапускается после устранения причины срабатывания электронной защиты.
Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку либо через байпас безразрывно переводит её питание на сеть).
Средства мониторинга
Функционал SR1106L предусматривает локальный/удаленный мониторинг работы устройства. На задней панели ИБП есть два слота для установки карт мониторинга, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
ИБП с установленной платой удобно контролируется через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, приобретаются отдельно.
Технические характеристики
|
Бренд |
Штиль |
| Модель |
SR1106L |
| Топология |
on-line |
| Максимальная выходная мощность, кВА/кВт |
6/5,4 |
| Максимальная выходная мощность, кВА |
6 |
| Максимальная выходная мощность, кВт |
5.4 |
| Число фаз |
1 в 1 |
| Количество фаз, вход |
1 |
| Количество фаз, выход |
1 |
| Номинальное входное напряжение, В |
220 |
| Диапазон входного фазного напряжения, В |
90-310 |
| Номинальная входная частота, Гц |
50 |
| Диапазон входной частоты, Гц |
45-55 (50±10%) |
| Номинальное выходное напряжение, В |
220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % |
±2 |
| Допустимая перегрузка |
<105% - непрерывная работа, 105-150% - не менее 5 с |
| Номинальное напряжение АБ, В |
192 |
| Максимальный зарядный ток, А |
от 1 до 4 (шаг настройки – 0,5 А) |
| Размещение аккумуляторных батарей |
Внешнее |
| Наличие батарей в комплекте |
нет |
| Емкость АБ, А*ч |
внешние |
| Время автономной работы для полной нагрузки, мин |
зависит от емкости АБ |
| Исполнение |
в стойку 19" |
| Размер без упаковки (ШхВхГ), мм |
484x89x549 |
| Размер в упаковке (ШхВхГ), мм |
560х230х660 |
| Масса, кг |
19,5 |
| Диапазон температуры окружающей среды, °С |
+5 ... +40 |
Диапазон температуры окружающей среды
при транспортировке и хранении, °С |
-40 ... +40 |
Автономная работа
|
Суммарная ёмкость АБ, Ач
|
Время автономной работы (в зависимости от уровня нагрузки), мин
|
|
10%
|
20%
|
30%
|
40%
|
50%
|
60%
|
70%
|
80%
|
90%
|
100%
|
|
9
|
90
|
40
|
25
|
17
|
12
|
10
|
8
|
7
|
6
|
5
|
|
18
|
250
|
90
|
55
|
43
|
30
|
25
|
20
|
18
|
15
|
13
|
|
27
|
360
|
190
|
100
|
70
|
52
|
42
|
35
|
30
|
25
|
22
|
|
36
|
500
|
250
|
160
|
90
|
70
|
55
|
47
|
43
|
35
|
30
|
|
45
|
610
|
300
|
200
|
130
|
90
|
70
|
60
|
55
|
45
|
40
|
|
54
|
750
|
360
|
240
|
180
|
130
|
100
|
70
|
60
|
55
|
50
|
